異型鋼管工藝標準全解析

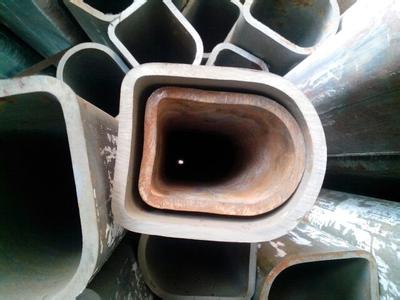

異型鋼管（非標截面鋼管）的工藝標準需結合材料特性、使用場景及行業規范制定，涵蓋尺寸精度、力學性能、表面質量、檢測方法等核心要求。以下從國際標準、國內標準、關鍵工藝參數及典型應用場景展開說明。

一、異型鋼管的核心工藝標準分類

根據行業與用途，異型鋼管工藝標準可分為以下三類：

1. 國際標準（ISO/ASTM/EN）

• ISO 657-1：通用無縫鋼管尺寸、公差及質量要求（部分條款適用于異型管）。

• ASTM A500：結構用異型鋼管（矩形、方形、圓形）的化學成分與力學性能標準。

• EN 10305-5：精密異型鋼管（冷拔/冷軋）的尺寸公差與表面粗糙度要求。

2. 國內標準（GB/T/YB）

• GB/T 3094：冷拉異型鋼管（六角形、八角形、橢圓形等）的尺寸、外形及允許偏差。

• GB/T 6728：結構用冷彎空心型鋼（含部分異型截面）的通用技術條件。

• YB/T 4163：高精度冷拔無縫異型鋼管（如汽車用D形管）的專項標準。

3. 行業標準（企業/協會標準）

• API 5CT：石油天然氣用異型套管（如帶螺紋的異形管）的技術規范。

• JIS G 3466：日本工業標準（JIS）中異型鋼管的尺寸與公差要求。

二、異型鋼管的關鍵工藝參數標準

三、異型鋼管工藝標準的執行要點

1. 材料標準：

• 中心疏松≤1.5級，非金屬夾雜物≤2.0級（ASTM E45標準）。

• 碳鋼（如20#鋼）：C≤0.20%，Mn≤0.70%，Si≤0.35%。

• 合金鋼（如40Cr）：Cr 0.80%-1.10%，提高強度與耐磨性。

• 化學成分：

• 低倍組織：

2. 制造工藝標準：

• 加熱溫度：1150-1250℃（碳鋼），1050-1150℃（不銹鋼）。

• 擠壓速度：5-15mm/s（高速擠壓易產生裂紋）。

• 道次變形量≤15%，總變形量≤60%（避免開裂）。

• 潤滑劑粘度：30-50cSt（礦物油+石墨）。

• 冷拔工藝：

• 熱擠壓工藝：

3. 檢測標準：

• 超聲波探傷（UT）：檢測內部裂紋（靈敏度≤φ1mm平底孔）。

• 磁粉探傷（MT）：檢測表面裂紋（靈敏度A1-30/100試片）。

• 拉伸試驗（GB/T 228.1）：抗拉強度、屈服強度、斷后伸長率。

• 沖擊試驗（GB/T 229）：-20℃下AKV≥27J（低溫環境部件）。

• 三坐標測量?jī)x（精度±0.001mm）或激光測徑儀。

• 尺寸檢測：

• 力學性能：

• 無損檢測：

4. 表面處理標準：

• 鍍鋅層厚度≥8μm（GB/T 13912），鹽霧試驗≥500小時。

• 酸洗液：15%-20%鹽酸（室溫，時間≤30分鐘）。

• 鈍化液：硝酸+氫氟酸（提高耐蝕性）。

• 酸洗鈍化：

• 涂層要求：

四、異型鋼管工藝標準的典型應用案例

1. 汽車傳動軸用六角形鋼管：

• 全尺寸三坐標檢測，100%超聲波探傷。

• 外接圓直徑公差±0.03mm，對邊距公差±0.02mm。

• 抗拉強度≥620MPa，斷后伸長率≥12%。

• 標準依據：GB/T 3094 + 企業定制標準。

• 關鍵參數：

• 檢測要求：

2. 石油套管用異形螺紋管：

• 螺紋通止規檢測，全管體水壓試驗（壓力≥70MPa）。

• 螺紋牙型角60°，螺距3.175mm，配合間隙≤0.1mm。

• 抗硫性能：H?S分壓≥0.05MPa下無應力腐蝕開裂。

• 標準依據：API 5CT + ISO 11960。

• 關鍵參數：

• 檢測要求：

3. 醫療器械用薄壁異形管：

• 生物相容性測試（細胞毒性≤1級），內毒素≤0.5EU/mL。

• 壁厚0.3-0.5mm，公差±0.02mm。

• 表面粗糙度Ra≤0.4μm（電解拋光）。

• 標準依據：ASTM F2181 + ISO 13485。

• 關鍵參數：

• 檢測要求：

五、異型鋼管工藝標準的執行難點與解決方案

1. 難點1：復雜截面尺寸控制

• 采用熱擠壓+冷精整復合工藝，熱擠壓后公差±0.2mm，冷精整至±0.05mm。

• 模具設計優化：分模線避開應力集中區，使用有限元分析（FEA）模擬變形。

• 問題：三維異形管（如帶凹槽的D形管）易出現局部壁厚不均。

• 解決方案：

2. 難點2：高精度與高效率的矛盾

• 批量生產時采用多道次連續冷拔機，效率提升30%-50%。

• 小批量定制化生產采用激光切割+焊接工藝，設計自由度高。

• 問題：冷拔成型精度高但效率低（單件耗時≥5分鐘）。

• 解決方案：

3. 難點3：表面質量與成本的平衡

• 優化冷軋工藝參數（軋輥粗糙度Ra≤0.4μm），減少后續拋光量。

• 采用電解拋光替代機械拋光，效率提升50%，成本降低15%。

• 問題：高表面粗糙度要求（Ra≤0.8μm）需增加拋光工序，成本增加20%-30%。

• 解決方案：

六、異型鋼管工藝標準的未來發展趨勢

1. 智能化檢測：

• 在線AI視覺檢測系統實時監測表面缺陷（如劃痕、凹坑），檢測速度≥10m/min。

• 激光掃描儀結合3D建模，自動生成尺寸偏差報告。

2. 綠色制造工藝：

• 開發水基潤滑劑替代礦物油，減少VOC排放。

• 熱擠壓余熱回收技術，能耗降低15%-20%。

3. 復合材料應用：

• 鋼-鋁復合異型管（如汽車防撞梁），重量減輕30%，成本增加10%。

• 碳纖維增強鋼管（CFRP），抗拉強度提升至1200MPa以上。

總結：異型鋼管工藝標準的核心邏輯

• 標準化與定制化的平衡：國際/國內標準提供基礎框架，企業標準補充特殊需求。

• 精度與成本的權衡：高精度需求（如汽車、醫療）優先冷拔/冷軋，低成本需求（如建筑）可選焊接/熱擠壓。

• 全流程質量控制：從材料檢驗（化學成分、低倍組織）到成品檢測（力學性能、無損檢測）需閉環管理。

通過嚴格執行工藝標準并持續優化工藝參數，可系統性提升異型鋼管的質量與生產效率，滿足高端制造業的嚴苛需求。
